【產品介紹】：

   HDM-L係列磁致伸縮線性位移傳感器主要由磁致伸縮線（波導絲）、測杆、電子倉和套在測杆上的非接觸磁環（內裝有永久磁鐵）組成，具有高精度、長量程線性、絕對位置測量的位移傳感器，主要應用於機械定位精確測量和位移量變化監測。供電方式靈活，接線方法多種且極為方便，可滿足各種測量、控製、檢測的要求；采用非接觸測量方式，解決了因磨擦、磨損等造成的使用壽命低的問題。該傳感器性能高，壽命長，有良好的環境適應性、可靠性和穩定性，安裝簡單，為用戶使用帶來極大的方便。

【係列用途】：

基站柴油發電機油箱青青草污视频下载檢測
冶金機械位移測量
水利閥門控製
橡膠機械位移控製
大壩安全檢測

【產品特點】：

◆穩定性能好，精度夠高，該專用產品的精度達0.1%F.S.，完全滿足客戶1~2mm的精度要求；

◆能配合客戶係統設備即時地反映油箱內青青草污视频下载變化的情況，解決客戶最關心的需求點；

◆能即時地根據客戶對死區的要求作出控製方案，贏得客戶對公司跟蹤服務的認同；

◆安裝方便，油箱生產時隻需根據法蘭指定尺寸開孔，磁尺配帶法蘭蓋固定在油箱孔即可；

◆磁尺產品配帶可調節裝置，對規格不一的油箱可進行上下微調，規範產品量程。

【應用概述】：

   HDM-L係列磁致伸縮位移傳感器采用磁致伸縮原理，非接觸式結構，具有使用壽命長，精度高、重複性好等測量優點，廣泛應用於伺服液壓油缸、氣輪機氣阻閥門、伺服氣缸活塞、水輪機導葉開度等位移量檢測與控製和很多要求機械定位和位移檢測精度高的設備上。磁尺靈活的供電方式和多種可選信號輸出，可應用在各種閉環控製係統中，且質量價格比高；良好的環境適應性、可靠性和穩定性，可廣泛應用於替代電阻式位移傳感器、LVDT等傳感器作為位移測量之用。

【產品參數】：

供電電源： +24VDC±10%；±15VDC±10% ；+12VDC~+24VDC ±10%

輸出方式： 0～5VDC、0～10VDC、-5～+5VDC、-10～+10VDC 、4～20mADC、Modbus-RTU、Modbus-ASCII、SSI、Profibus、START/STOP等

有效量程範圍： 剛性結構50～5000mm；柔性結構4000~20000mm（可根據客戶特殊要求訂做）

負載特性： 電流信號輸出最大負載電阻為500Ω；電壓信號輸出最大負載電流為2mA工作電流＜70mA

非線性誤差: ＜±0.05%F.S.（300mm以下最大誤差150um）

重複性誤差: ＜±0.002%F.S

分辨率： 模擬采用16BitD/A轉換；數字＜1μm

遲滯： ＜±0.002%F.S.

溫度影響： ＜±0.007%/F.S./℃

工作溫度： -40～+85℃

儲存溫度： -40～+100℃

零點可調範圍： 100%F.S

滿度可調範圍： 100%F.S

更新時間： 與量程有關，不超過20ms

測杆材質： 304、316不鏽鋼(特殊定製)

電子倉外殼材質： 304

連接形式： A.螺紋連接、B.法蘭連接、C.固定座

出線方式： A.直出電纜線、B.航空插頭、C.接線端子

外殼防護等級： 電子倉IP65、測杆IP68

防爆標誌： ExdⅡBT5、ExiaⅡCT6

【產品選型說明】：

【產品尺寸圖】：

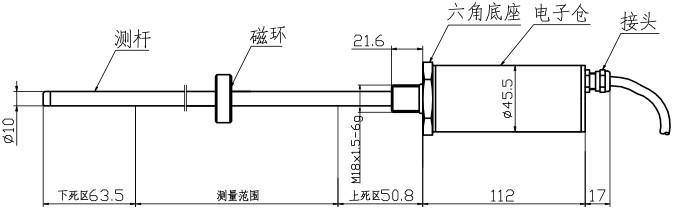

1、 剛性測杆結構示意圖

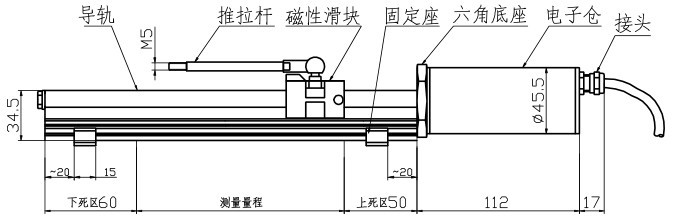

2、 外置一體式結構示意圖
