【產品介紹】：

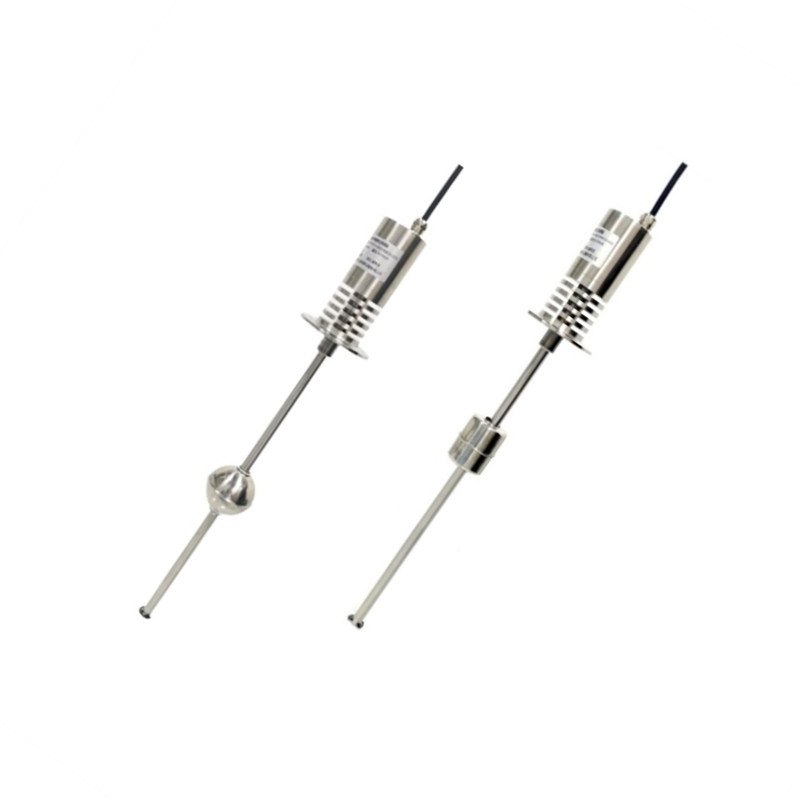

   HDM-F係列磁致伸縮青青草污视频下载傳感器（簡稱磁尺）采用磁致伸縮原理製造的高精度、長量程線性、絕對位置測量的青青草污视频下载傳感器，可以精確測量容罐液麵的位置。供電方式靈活，接線方法多種且極為方便，可滿足各種測量、控製、檢測的要求；采用非接觸測量方式，解決了因磨擦、磨損等造成的使用壽命低的問題。該傳感器性能高，壽命長，有良好的環境適應性、可靠性和穩定性，安裝簡單，為用戶使用帶來極大的方便。

   本係列磁尺可測量高壓高溫介質的青青草污视频下载，高溫可達300℃。

【係列用途】：

基站柴油發電機油箱青青草污视频下载檢測

加油站儲罐油位檢測

化工原料青青草污视频下载檢測

高精度容罐的液體青青草污视频下载控製

磁尺在滿液式冷水機組上的應用

【產品特點】：

◆穩定性能好，精度夠高，該專用產品的精度達0.1%F.S.，完全滿足客戶1~2mm的精度要求；

◆能配合客戶係統設備即時地反映油箱內青青草污视频下载變化的情況，解決客戶最關心的需求點；

◆能即時地根據客戶對死區的要求作出控製方案，贏得客戶對公司跟蹤服務的認同；

◆安裝方便，油箱生產時隻需根據法蘭指定尺寸開孔，磁尺配帶法蘭蓋固定在油箱孔即可；

◆磁尺產品配帶可調節裝置，對規格不一的油箱可進行上下微調，規範產品量程。

【應用概述】：

HDM-F係列磁致伸縮青青草污视频下载傳感器采用磁致伸縮原理，非接觸式結構，具有使用壽命長，精度高、重複性好等測量優點，在國外移動基站油箱青青草污视频下载檢測項目廣泛應用。

【主要技術參數】：

測量對象： 模擬量：1~2 個位置

       ModBus：1~3 個位置，1~5 個溫度點
供電電源： +24VDC±10% ；±15VDC±10%
輸出方式： 0～5VDC、0～10VDC、-5～+5VDC、-10～+10VDC、4～20mADC、ModBus等
有效量程範圍： 剛性結構：50～5000mm； 柔性結構：4000~20000mm（可根據客戶特殊要求訂做）
負載特性： 電流信號輸出最大負載電阻為 600Ω；電壓信號輸出最大負載電流為 2mA

工作電流： ＜70mA

工作溫度:  -40～+85 ～+300℃

儲存溫度:  -40～+100 ℃

非線性誤差:  ＜±0.05% F.S.（300mm 以下最大誤差 150um）

重複性誤差:  ＜±0.002% F.S.

分辨率:  采用 16bitD/A 轉換 、4μm

遲滯:  ＜±0.002% F.S.

溫度影響: ＜±0.007%F.S./℃

零點可調範圍:  100%F.S.

滿度可調範圍:  100%F.S.

測杆材質:  0Cr18Ni9（304）、316不鏽鋼(特殊定製)

電子倉外殼材質:  0Cr18Ni9(304)

連接形式:  螺紋連接、法蘭連接

出線方式:  直出電纜線、航空插頭、接線端子
外殼防護等級:  電子倉IP65、測杆IP68
防爆標誌:  ExdⅡBT5、ExiaⅡCT

【產品選型】

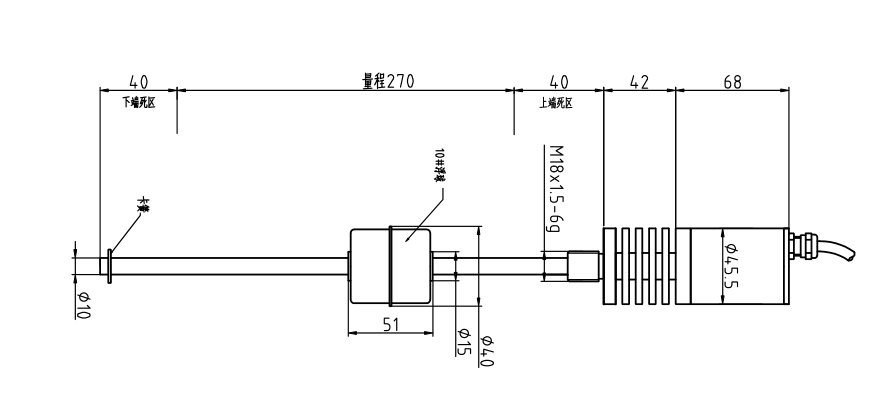

【產品尺寸】：
