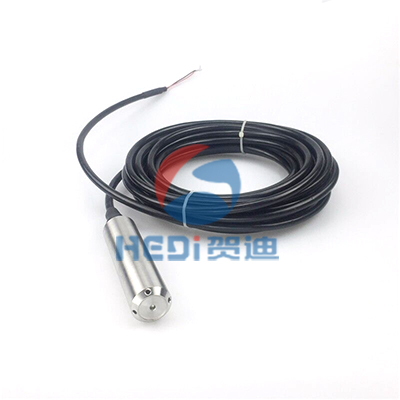

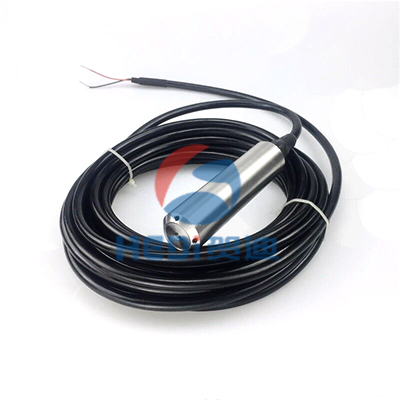

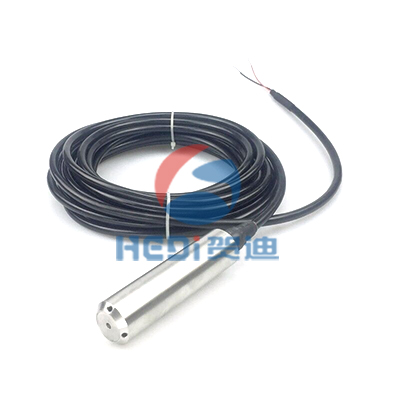

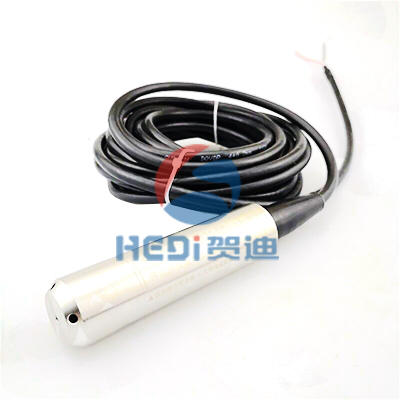

HDP601標準型    HDP601S數顯型
    HDP601係列投入式青青草污视频下载變送器采用高精度擴散矽或單晶矽感壓芯片,316不鏽鋼結構,可選配四位數字顯示表頭直接現場顯示青青草污视频下载；主要適用於河流、地下水位、水庫、水塔及盛液容器等的青青草污视频下载測量與控製。

產品概述及特點：
   A、采用進口擴散矽或單晶矽感壓芯片；
   B、選進的貼片工藝，具有零點、滿量程補償，溫度補償；
   C、高精度和高穩定性放大集成電路；
   D、全封焊結構、抗衝擊、耐疲勞、可靠性高；
   E、輸出信號多樣化（通用的模擬量輸出、數字RS485/RS232輸出、GPRS無線傳輸）；
   F、結構小，外徑最小可達26mm；
   G、電氣連接采用特殊灌封工藝，配套3芯導氣屏蔽電纜，防護等級達國家IP68標準

產品應用：
   A、水/油箱、水/油槽的青青草污视频下载測量；
   B、水井、水塔、河流、水庫的水位測量；
   C、汙水處理設備、海洋水位、地下水監測；

產品主要參數：
   被測介質： 液體（弱腐蝕性）
   量    程： 100mmH2O～100mH2O、500mmH2O～500mH2O （水位高/深度,最小量程為500mmH2O）
   輸    出： 模擬量輸出：4～20mA（二線製/三線製）、0～5VDC、0～10VDC、0.5～4.5VDC、1～5VDC、1～10VDC等（三線製）
              數字量輸出：RS485、RS232、無線短距離（視距2000米）網絡傳輸、GPRS無線傳輸
   綜合精度： ±0.25%FS、±0.5%FS
   供    電： 24V Dc（12～36VDC）
   絕緣電阻： ≥1000 MΩ/100VDC
   負載電阻： 電流輸出型：最大800Ω；電壓輸出型：大於50KΩ
   介質溫度： -20～85℃
   環境溫度： -20～85℃
   儲存溫度： -40～90℃
   相對濕度： 0～95% RH
   密封等級： IP68
   過載能力： 150%FS
   響應時間： ≤5mS
   穩 定 性： ≤±0.15%FS/年
   振動影響： ≤±0.15%FS/年（機械振動頻率20Hz～1000Hz）
   電氣連接： 4/5芯導氣屏蔽電纜全密封；標準配線為量程長度加2米
   青青草污的APP下载連接： 投入式
   連接螺紋材料： 304/316L不鏽鋼

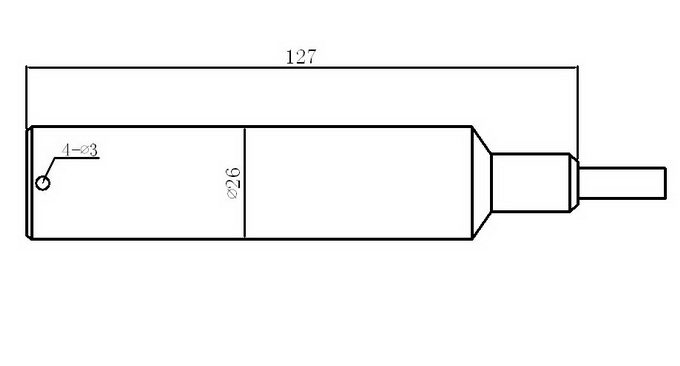

傳感器尺寸圖(單位mm)：

選型說明：
   HDP601-1mH2O-mA-B-3M
   量程：0-1米水位高；輸出：4～20mA；精度：0.25%FS；配線長度：3米；結構類型：直接出線型
   HDP601S-10mH2O-10V-C-DN50-12M
   量程：0-10米水位高；輸出：0-10VDC；精度：0.5%FS；安裝方式：DN50法蘭；配線長度：12米；結構類型：帶顯示型

---

設計原理:所測量介質產生青青草污的APP下载跟青青草污视频下载高度成正比的原理,經過溫度補償和線性校正,轉換成標準信號(如:4-20mADC、RS485)輸出.                                                                                                   RS485 MODBUS-RTU協議水位變送器：rs485通訊輸出協議遵守MODBUS通信協議,采用了MODBUS協議中的子集中RTU方式.RS485半雙工工作方式.串行數據格式:
串口設置:無校驗,8位數據,1位停止位.
舉例:9600,N,8,1 含義:9600bps,無校驗,8位數據位,1位停位.
本變送器支持的串口波特率為:1200,2400,4800,9600,19200,38400,57600,115200
